Ohms lag - Relationen mellan spänning, ström och resistans

Elektrisk ström är fundamentalt för vår moderna värld, och för att förstå hur elektriska kretsar fungerar är det avgörande att känna till Ohms lag. Den tyske fysikern Georg Simon Ohm presenterade sin lag 1827, vilken beskriver relationen mellan de tre grundläggande elektriska egenskaperna: spänning, ström och resistans. I denna artikel ska vi djupdyka i dessa koncept och utforska hur de relaterar till varandra genom Ohms lag.

Vad är Ohms lag?

Ohms lag är en av de mest grundläggande lagarna inom elektronik och elteknik. Den beskriver sambandet mellan spänning, ström och resistans i en elektrisk krets. Lagens matematiska formel är: \[ V = I \times R \] Detta innebär att spänningen över en resistor (eller annat komponent med resistans) är produkten av strömmen genom komponenten och dess resistans. Ohms lag är särskilt användbar när man vill beräkna någon av dessa tre variabler när de andra två är kända.

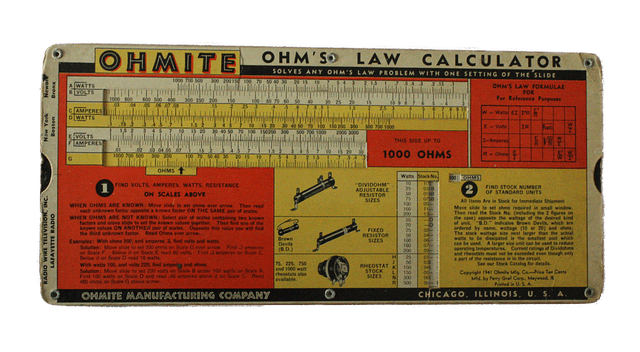

En gammal räknare som användes förr i tiden för att göra beräkningar kring Ohms lag.

Spänning, Ström och Resistans: Grundläggande begrepp

Spänning (V) mäts i volt (V) och kan ses som den "elektriska tryck" eller potentialdifferens som driver elektroner genom en krets. Tänk på spänning som höjden på ett vattenfall: ju högre fall, desto mer kraft eller tryck för att driva vattenet (eller i detta fall, elektronerna) framåt.

Ström (I) mäts i ampere (A) och representerar mängden elektroner som passerar en given punkt i en krets per sekund. Det är själva flödet av elektrisk laddning. Tänk på ström som mängden vatten som flödar genom ett rör: större mängd vatten innebär starkare ström.

Resistans (R) mäts i ohm (\( \Omega \)) och beskriver hur mycket ett material eller en komponent hindrar strömflödet. Resistans kan jämföras med storleken eller trångheten i ett rör där vatten flödar. Ju trängre röret är, ju högre resistans och desto svårare är det för vattnet (eller elektronerna) att flöda genom det.

Användning av Ohms lag i praktiken

Ohms lag används inte bara för teoretiska beräkningar utan spelar en avgörande roll i design och felsökning av elektriska kretsar. Genom att tillämpa lagen kan elektriker och ingenjörer bestämma optimala komponentvärden för att uppnå önskade kretsegenskaper, eller för att felsöka problem som låg effekt eller överhettning. Exempelvis, om en viss komponent i en krets blir för varm eller inte fungerar som den ska, kan Ohms lag hjälpa till att isolera problemet genom att jämföra uppmätta värden med förväntade värden.

För hobbyelektriker och studenter ger Ohms lag en solid grund att bygga på, eftersom förståelse av denna princip är nyckeln till att förstå mer komplexa elektroniska fenomen.

Avslutande tankar

Ohms lag är en hörnsten inom elteknik och elektronik. Den ger oss en klar och enkel relation mellan de tre viktigaste elektriska egenskaperna, vilket gör det möjligt för oss att designa, analysera och felsöka kretsar effektivt. Genom att förstå denna grundläggande relation kan vi bättre manipulera och utnyttja elektricitetens krafter för att driva allt från enkel hushållselektronik till avancerade tekniska system.
